LX-DBSD-01型一體化信令級屏蔽系統

1. 系統總體建設要求：

a) 要求采用數字信令級屏蔽技術，確保屏蔽有效率 100%。

b) 屏蔽所有運營商的 2G/3G/4G/5G 信號、藍牙信號、WIFI 信號，屏蔽所有手機的語音通話和數據上網行為。

c) 可實現精準控制屏蔽區域，不影響覆蓋范圍外的正常通信。

d) 不干擾運營商基站網絡，不影響周邊正常通信。

e) 具有實時監測、遠程控制和管理功能，可被省級平臺統一管理，確保屏蔽系統的可靠性。

f) 屏蔽系統節能環保，低能耗、低輻射、無感知、安全可靠。

g) 屏蔽系統所有無源和有源支持 700-5820MHz 頻段。

h) 信令屏蔽設備要求具有工業和信息化部無線電管理局頒發的無線電發射設備型號核準證。

2. 系統組成

LX-DBSD-01型一體化信令級屏蔽系統由一體化屏蔽終端及交換機組成，所有屏蔽終端均通過傳輸網絡接入省端后臺管理系統，主要應用于監獄、看守所、部隊營區、標準化考場。系統拓撲圖如下：

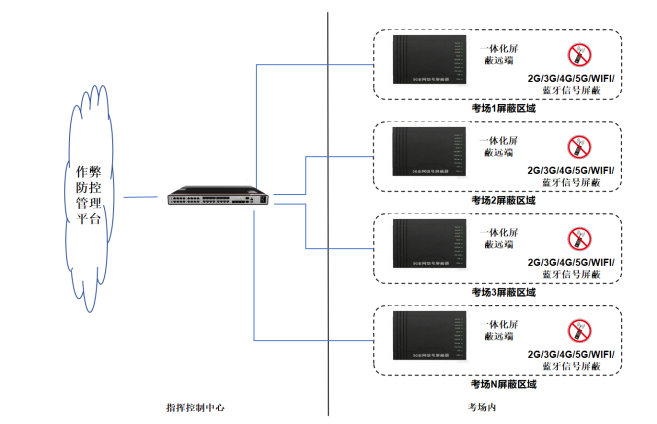

圖 LX-DBSD-01型一體化信令級屏蔽系統拓撲圖

3. 設備參數：

a) 工作頻段：

第1信道：758～788MHz

第2信道：869～880MHz

第3信道：934～960MHz

第4信道：1805～1880MHz

第5信道：1885～1915MHz

第6信道：2010～2025MHz

第7信道：2110～2155MHz

第8信道：2300～2370MHz

第9信道：2515～2675MHz

第10信道：3300～3400MHz（限室內使用）

第11信道：3400～3600MHz

第12信道：4800～4960MHz

WLAN:2400~2485MHz、5725~5850MHz

b) 電磁輻射的電場強度≤12V/m,符合GB8702-2014《電磁輻射防護規定》；

c) 接口類型：1個RJ45接口，可接入無線電信號屏蔽管理平臺進行管理。
